VAPE Bezkontaktní zapalování SZ120 – tohle prostě chcete!

• Kompatibilita


Jawetta typ 551

Stadion typ S11, S22

• Technické parametry

Výkon zdroje pro osvětlení činí 18 W při napětí 6 V střídavého proudu, bez usměrnění a regulace. Z tohoto důvodu není možné výkon dále navyšovat. Pro optimální funkci a ochranu doporučujeme použití omezovače napětí 6 V, který zajistí oddělení příslušenství a ochranu systému.

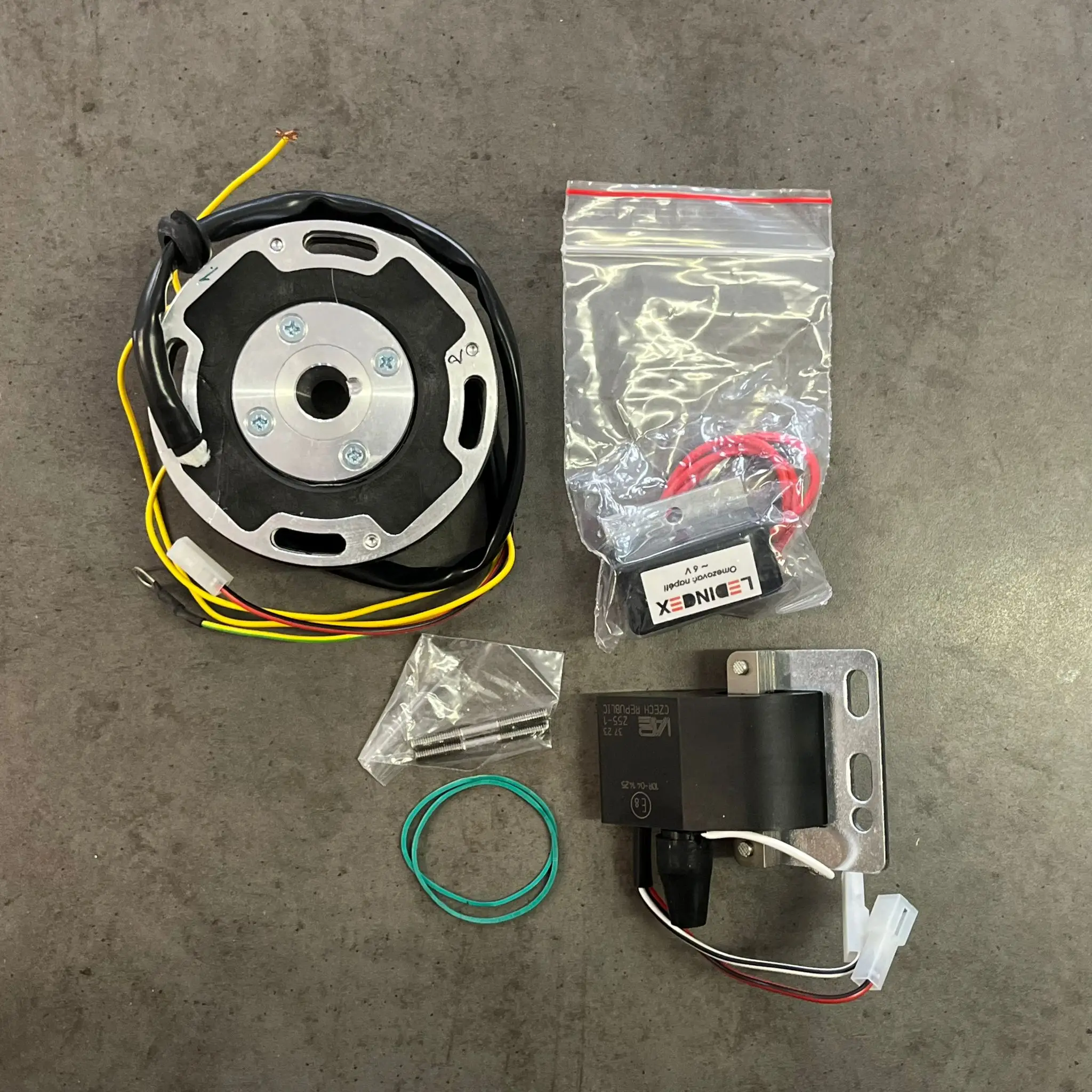

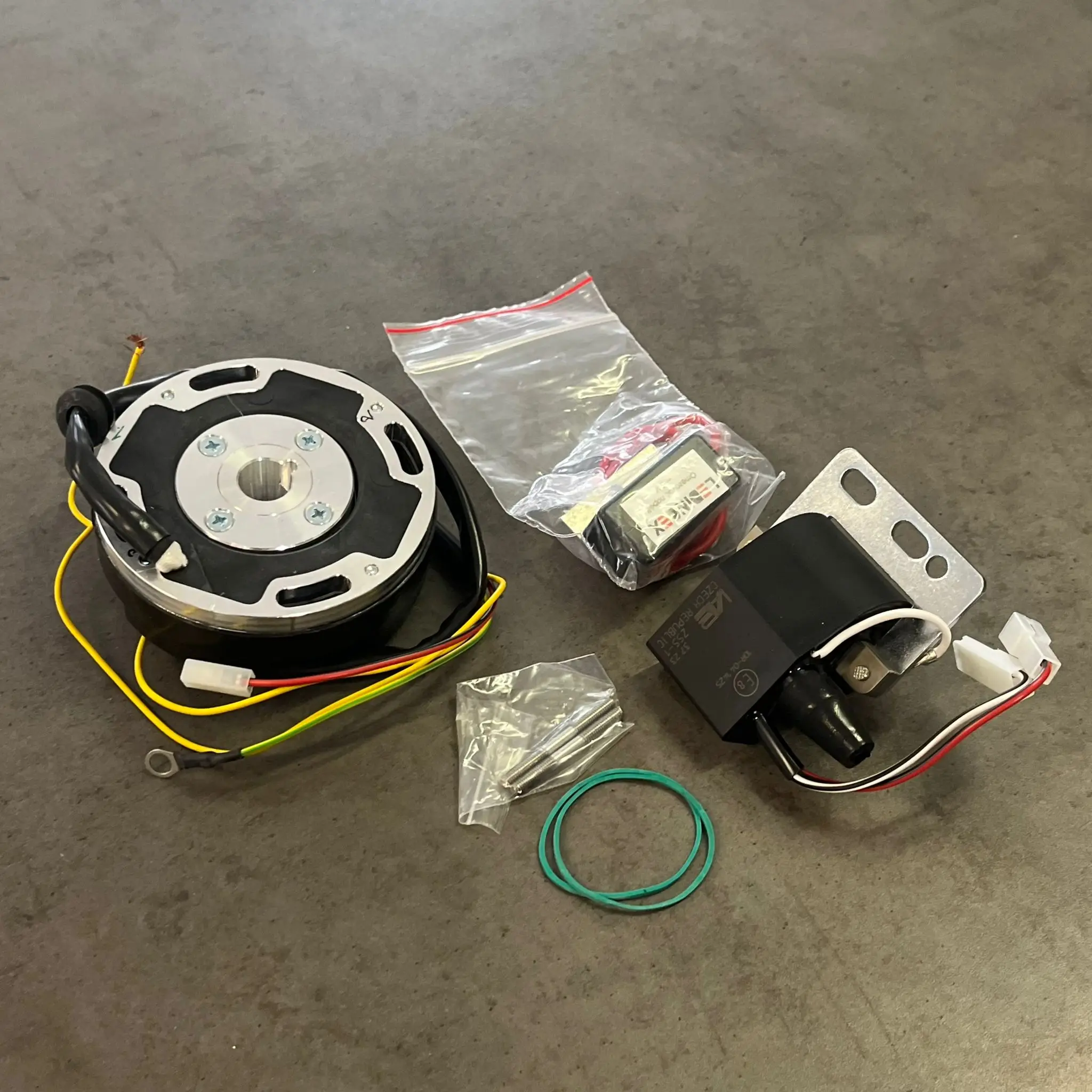

• A-A70S-66: Stator

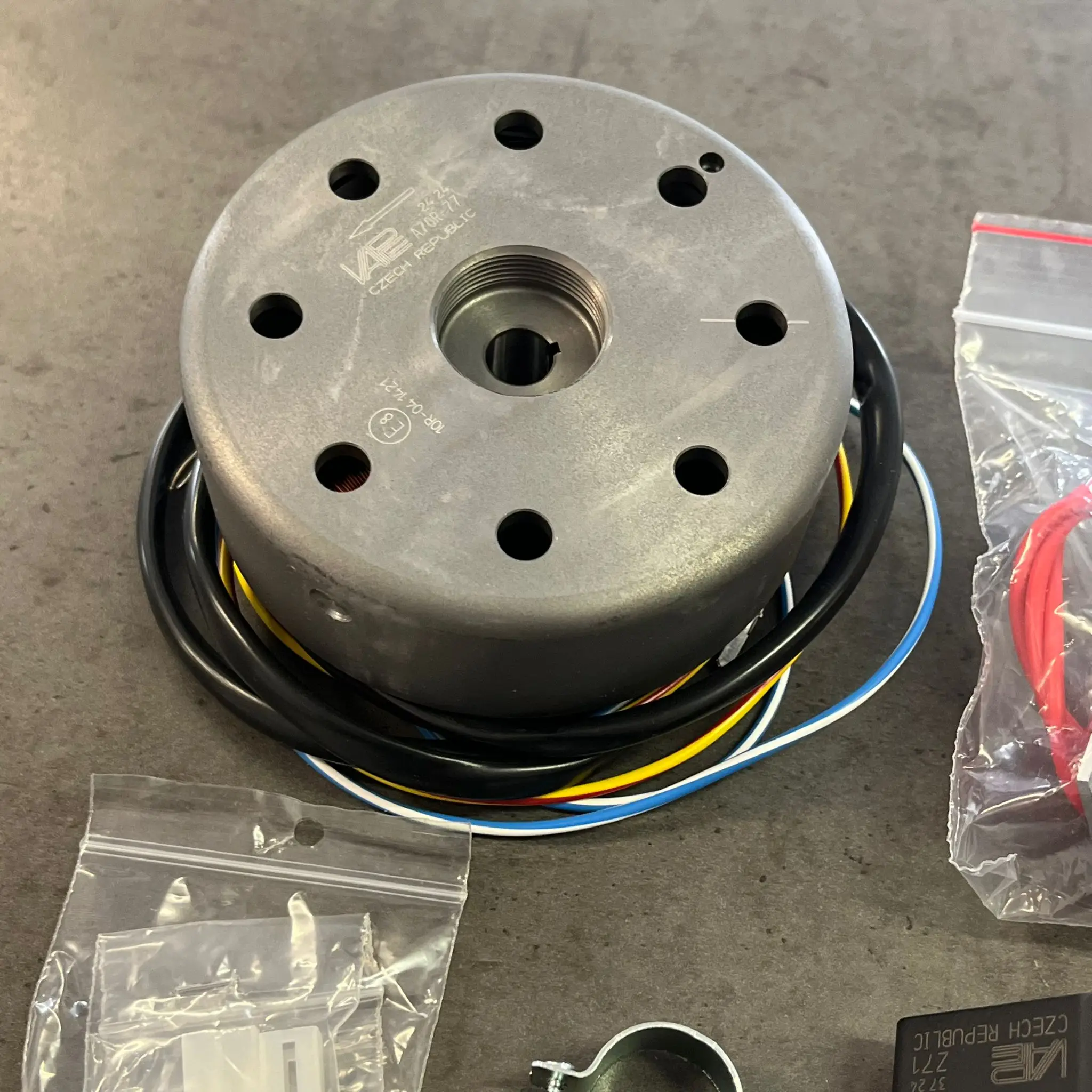

• A-A70R-77: Rotor
• A-Z71: Zapalovací cívka

• Zkušenosti

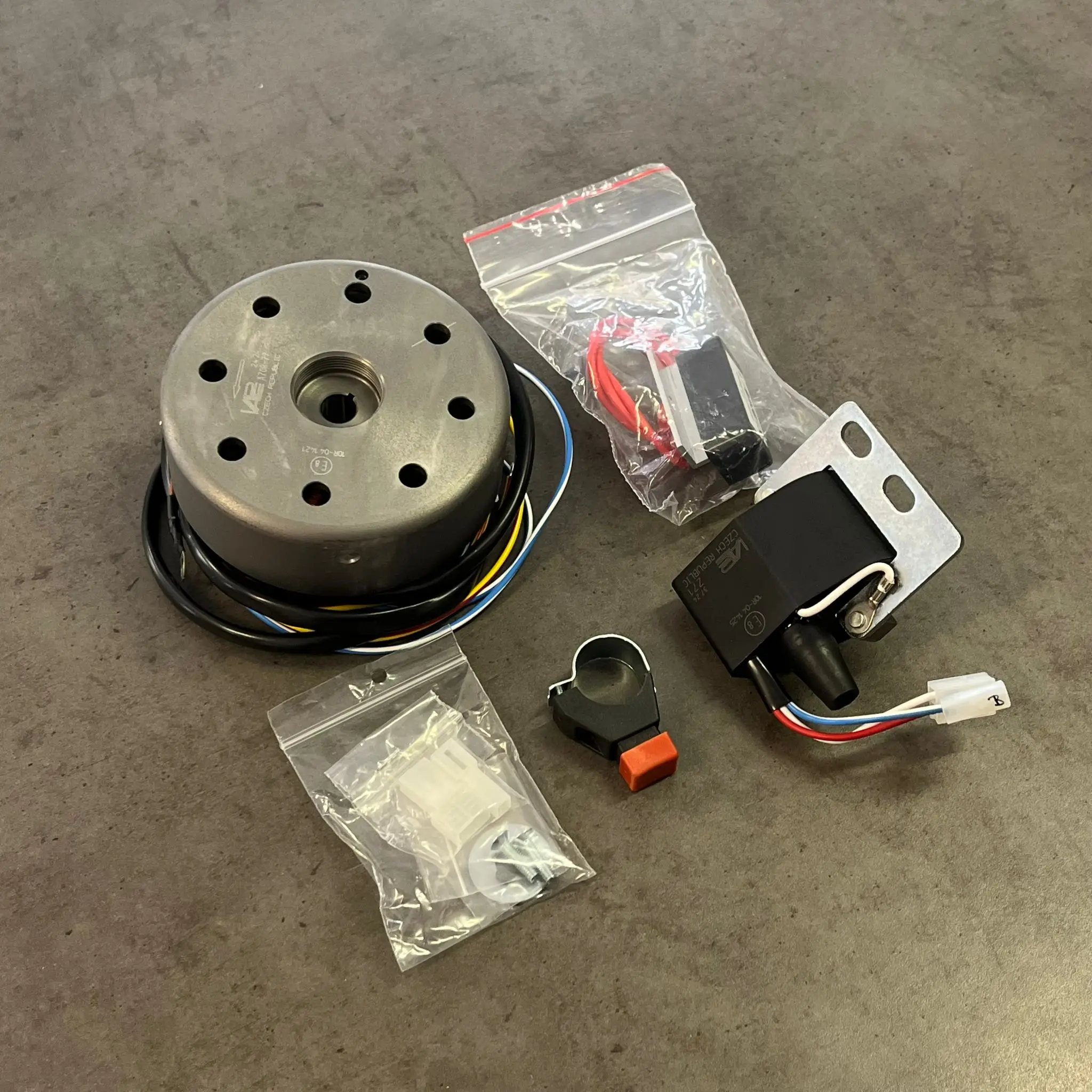

Tento typ zapalování je vybaven velkým rotorem, jehož hmotnost odpovídá originálnímu zapalování u motocyklů Stadion. Díky tomu si motor zachovává svou původní charakteristiku a zajišťuje pravidelný a klidný chod, který je pro tyto stroje typický. Montáž je velmi snadná a nevyžaduje žádné úpravy motoru, což ji činí ideální volbou i pro méně zkušené uživatele.

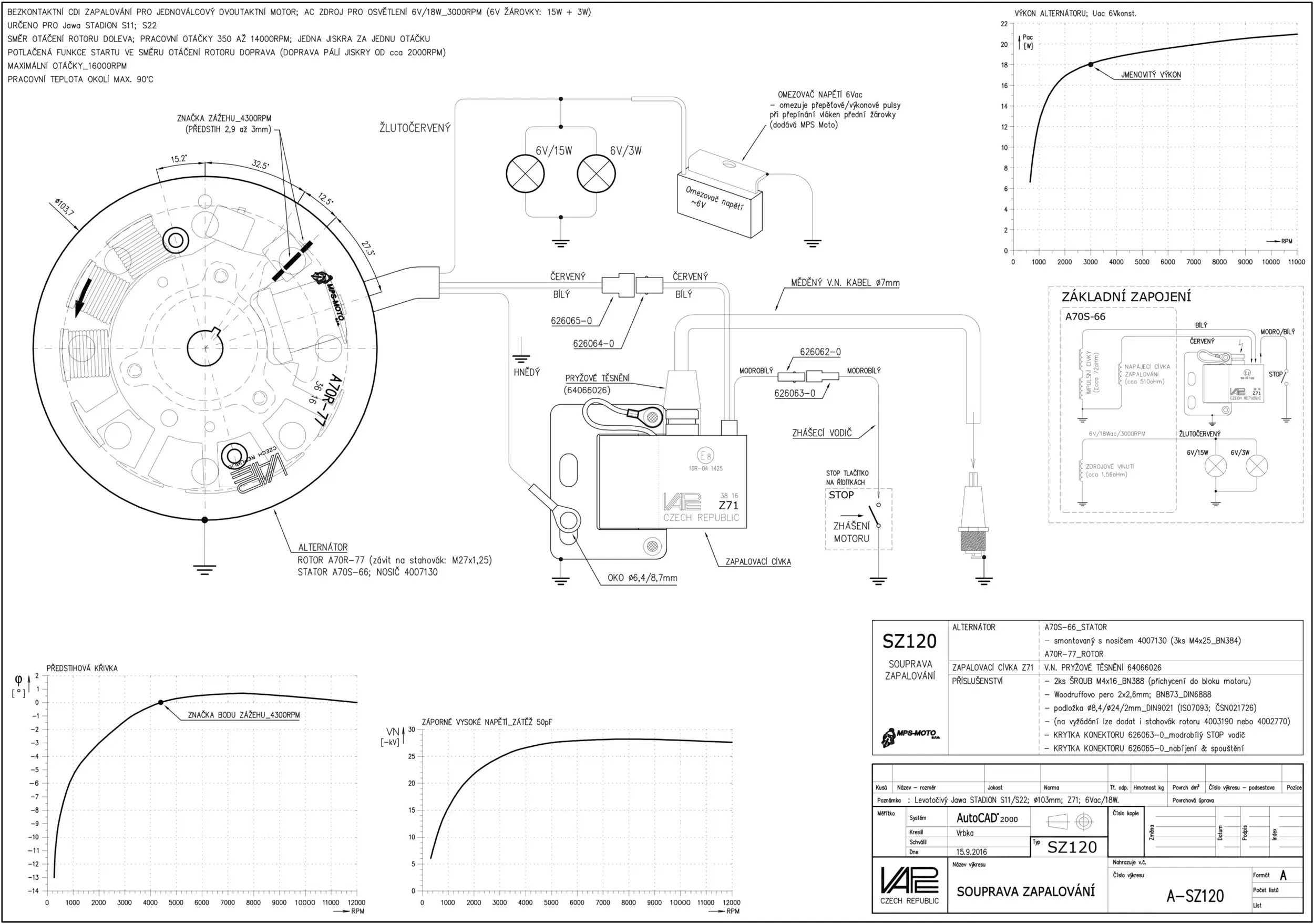

Připojení stabilizátoru napětí

Stabilizátor napětí, který je součástí sady, lze připojit rychle a jednoduše:

1. Montáž stabilizátoru:
   Stabilizátor je vybaven kovovou základnou s otvorem o průměru D6, kterou je nutné uzemnit. Nejlepší je jej připevnit přímo na rám motocyklu, aby bylo zajištěno spolehlivé uzemnění.
2. Zapojení světelného obvodu:
   Volný konec stabilizátoru připojte do světelného obvodu pomocí svorky. Do průchozího otvoru svorky vložte žlutý drát vedoucí od zapalování, zatímco do neprůchozího otvoru připojte žlutý drát ze stabilizátoru. Na pořadí žlutých drátů nezáleží, zapojení bude fungovat v obou případech.

Upozornění:

Pokud jsou světla delší dobu vypnutá a veškerý proud je směřován do stabilizátoru, může dojít k jeho přetížení a následnému poškození.

Doporučení:

Pro optimální funkci zapojte světla napřímo. Světla nijak neovlivňují výkon jiskry a je nutné, aby byla stále zapnutá. Jeden žlutý drát připojte k zadnímu světlu a druhý k přednímu. Pokud je ve světelném obvodu vypínač, doporučujeme jej přemostit, aby byla zajištěna nepřetržitá funkčnost světel.
